ECS100系統 電源單體 FW252-03A FW252-04A

更新時間：2017-12-27 15:35:56　點擊數：3572

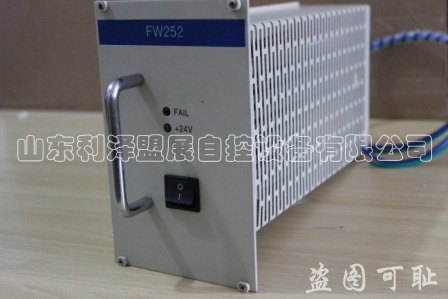

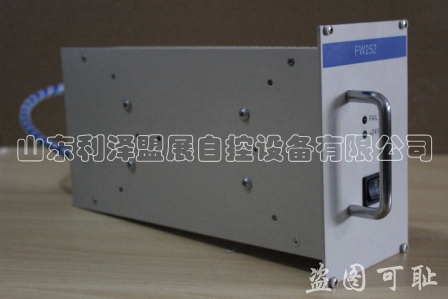

FW252-03A-04A單體電源

FW252-03A-04A為系統配套電源?？煞謩e輸出5V和24V直流電壓。使用時插在電源機籠FW252機箱中，每個電源機籠可安裝4個電源模塊。

輸入電壓和頻率

220VAC±10% ，（50±3）Hz

輸出電壓

（4.5～5.5）V、24V

輸出電流

5V 額定電流5A

24V 額定電流6A

效率

額定為80%

紋波系數

≤1%

正常工作溫度

（0～50）℃

正常工作濕度

10%～90%（無凝結）

儲存和運輸濕度

（-40～+70）℃

絕緣強度

符合GB/T 18271.2-2000規定的Ⅰ級安全等級

絕緣電阻

在溫度為（32～38）℃、相對濕度為90%～95%的環境條件下，指定絕緣間的絕緣電阻不小于100MΩ

電源指示燈和開關說明

電源指示燈說明

如果系統電壓不在正常范圍之內，表示電源出現故障，模塊點亮FAIL燈報警，相應的5V指示綠燈和24V指示綠燈熄滅；否則，表示電源工作正常，FAIL燈熄滅，相應的5V指示綠燈和24V指示綠燈點亮。

電源開關說明

按下“I”，表示開；按下“O”，表示關。

電源的拆裝

安裝時，先把電源單體滑入塑料導軌，然后把電源單體推至底，并擰緊面板上的四顆螺釘，最后插接上電源背部的各接插件；拆卸時，先關閉前面的開關，拔出電源背部的各接插件，然后擰松面板上4顆螺釘，最后抽出電源單體。
